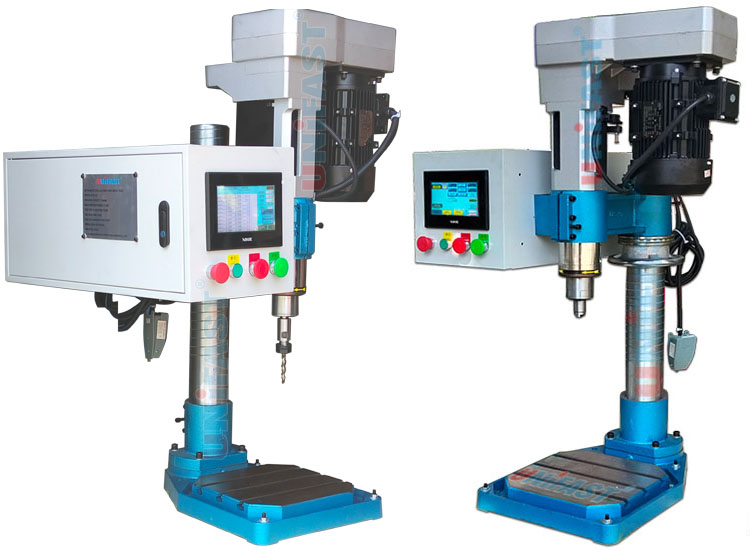

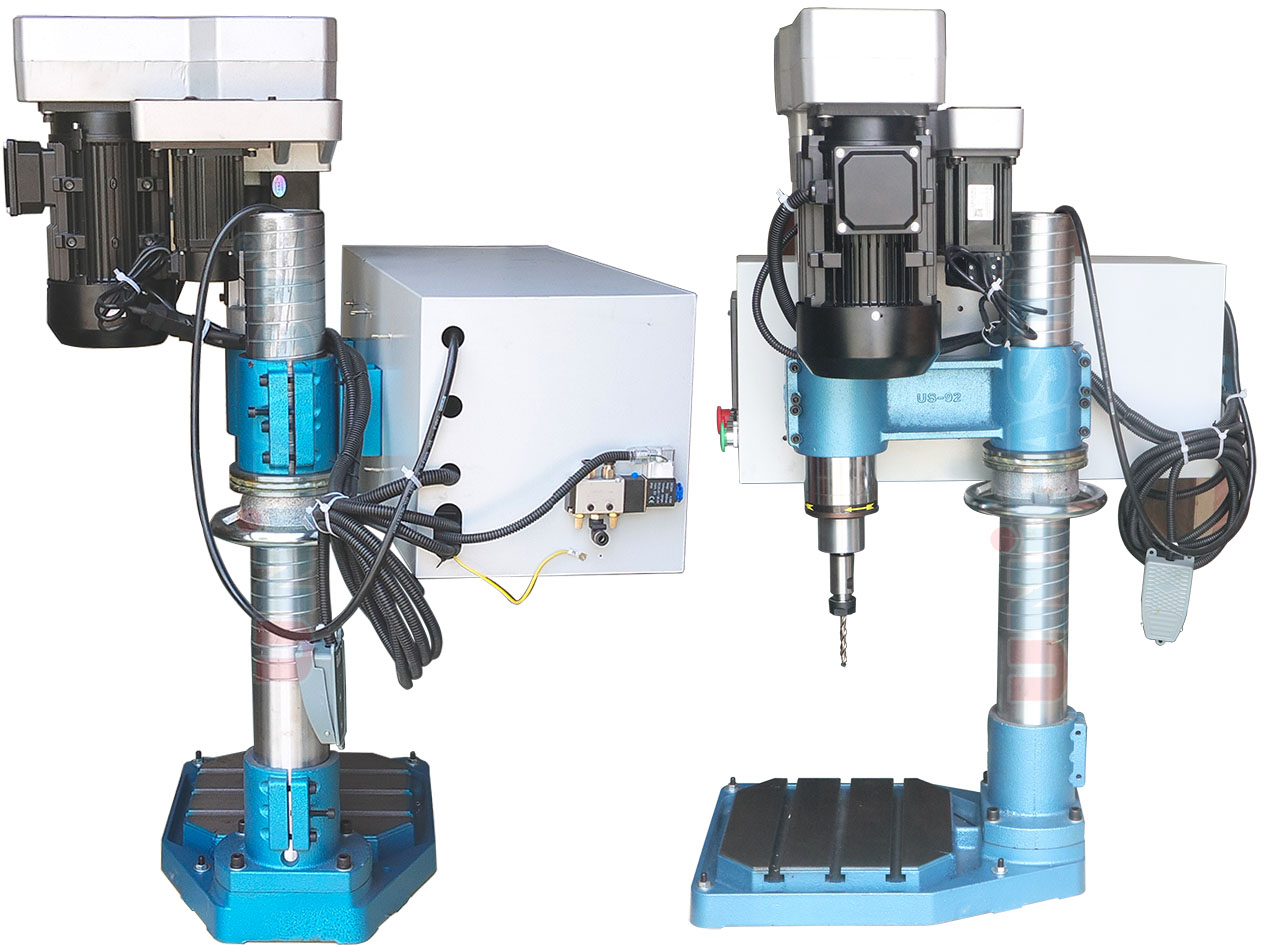

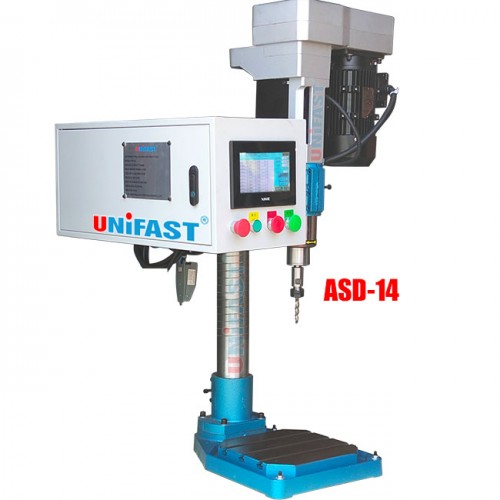

Máy khoan bàn full tự động bằng servo thương hiệu UniFast model ADS-14 cho khả năng khoan lỗ lớn nhất 14mm. Hoàn toàn tự động, điều khiển bằng nút nhấn và màn hình giao tiếp cảm ứng.
Trang bị:
- Thân máy loại lớn với đừng kính trụ 92mm, đường kính trục chính 60mm giúp ASD-14 dễ dàng lắp đặt được thêm nhiều loại đầu khoan chùm nhiều mũi.
- ASD-14 được trang bị 2 động cơ, trong đó động cơ ăn phôi là động cơ servo công suất 750W và động cơ chính AC 380V 1500W.
- Trục chính chuẩn côn JT6, hành trình lên xuống tối đa 80mm
- Chân đế tích hợp mặt bàn làm việc với các rãnh chữ T để lắp đặt đồ gá kẹp.
- Cóc đạp rảnh tay
2 chế độ làm việc gồm:
- Manual: Sử dụng khoan nhanh các chi tiết đơn lẻ hoặc dùng để hiệu chỉnh hành trình, căn độ sâu, thử nghiệm tốc độ....
- Automatic: Sau khi hoàn thành việc thiết lập chính xác các thông số cho máy thì sử dụng chế độ này để máy tự động khoan, có thế khoan theo chu kỳ 1 lần, khoan theo vòng lặp hoặc khoan dựa theo tín hiệu cho phép từ đồ gá kẹp.
Màn hình cảm ứng có thể thiết lập được các thông số sau:
- Quãng đường và tốc độ di chuyển của hành trình vô ích (chạy dao nhanh)
- Chia nhỏ từng đoạn để khoan, với mỗi đoạn cũng có thể thiết lập tốc độ ăn phôi khác nhau
- Có thể thiết lập được quãng đường rút về để khoan ăn nhả phôi, thoát phôi, chống gãy mũi
- Thiết lập được thời gian nghỉ (delay) ở các giai đoạn khoan
- Có sẵn các nút điều khiển dành khi khách hàng lắp thêm các bộ phận ngoại vi như đồ gá kẹp tự động, bơm tưới nguội, bộ phận thổi khí...Lưu ý, các bộ phận này không bao gồm theo máy.
Thông số kỹ thuật:
| MODEL | ASD-14 |
| Đường kính khoan lớn nhất | Ø14mm |
| Đường kính trụ | Ø92mm |
| Hành trình trục chính | 80mm |
| K/cách từ trục chính đến trụ | 200mm |
| Khoảng cách từ trục chính đến đế (max) | 500mm |
| Kiểu cone trục chính | JT6 |
| Kích thước bàn làm việc | 300x300mm |
| Chiều cao máy (max) | 1350mm |
| Động cơ chính (loại thường) | 1500W |
| Động cơ ăn phôi (Servo) | 750W |
| Điện áp | 380V 3 phase 50hz |
| Trọng lượng (N.W/G.W) | 90/123kg |
| Kích thước (LXWXH) | 860x860x1310mm |
Với các đặc điểm nổi bật kể trên, ASD-14 không chỉ có thể sử dụng một cách độc lập, mà máy còn là lựa chọn thích hợp để lắp ghép vào các dây chuyền tự động hàng loạt, khoan lỗ sâu, khoan lỗ yêu cầu độ chính xác cao, hay đơn giản là để đáp ứng yêu cầu về một loại máy tự động chỉ điều khiển bằng nút nhấn. Đặc biệt, để tối ưu hóa năng suất làm việc, ASD-14 cũng có thể lắp đặt thêm các loại đầu khoan nhiều trục, để khoan được nhiều mũi cùng lúc, giúp tăng nhiều lần năng suất làm việc, tiết kiệm thời gian, nhân công và chi phí sản xuất cho doanh nghiệp.
